過濾壓力值測試儀LB-25-Y 是一款專業用于高分子材料（如PE、PBAT、PVA、EVA、PP等）熔體過濾性能測試的高精度實驗設備。該儀器采用Φ25mm螺桿，長徑比30:1，轉速0-100rpm可調，配備熔體泵和Φ40mm網板，可精準模擬材料在高壓條件下的過濾特性。其壓力量程0-35MPa，分辨率達0.01MPa，支持實時壓力曲線顯示與報告生成，為研發和質量控制提供可靠數據。

詳細介紹

青島雷鉑科技有限公司

一、產品概述

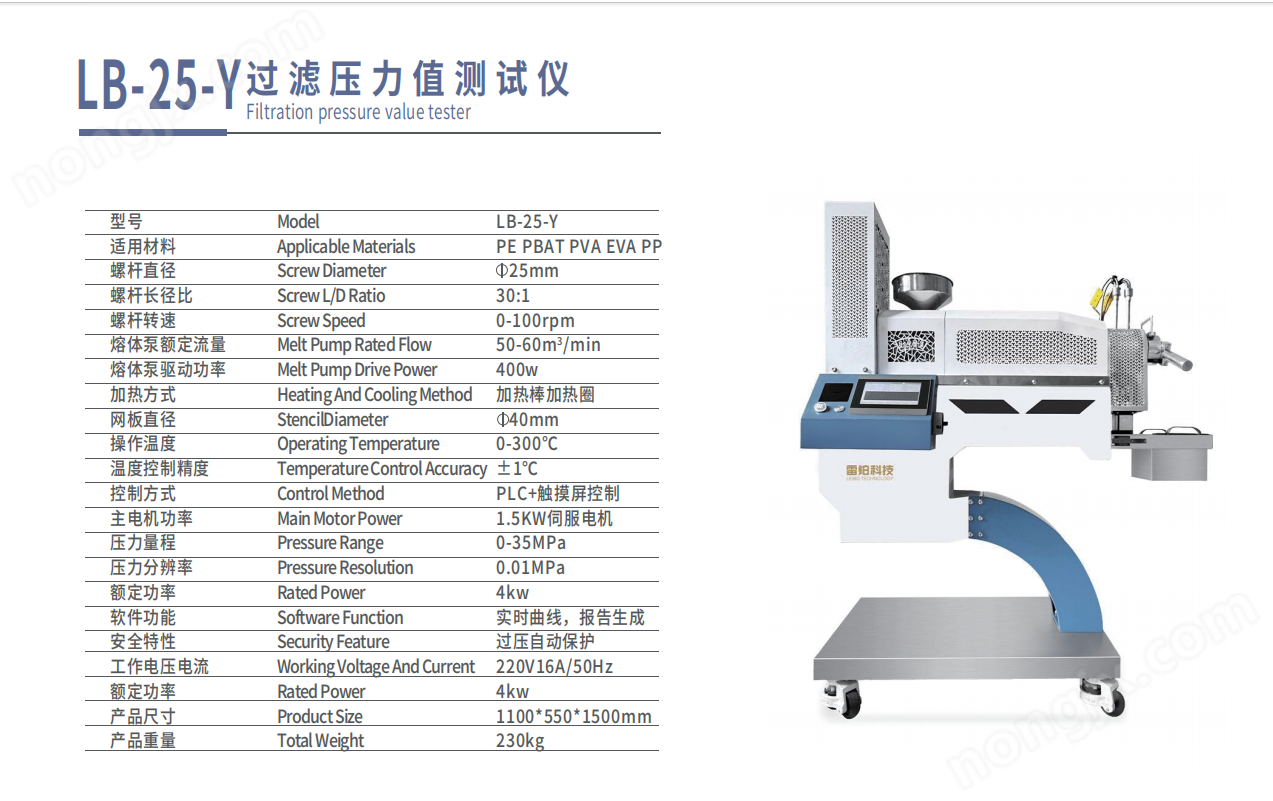

過濾壓力值測試儀LB-25-Y 是一款專為高分子材料（如聚乙烯（PE）、聚丁烯（PBAT）、PVA、聚乙烯醋酸酯（EVA）、聚丙烯（PP）等）熔體過濾性能測試設計的高精度實驗設備。該設備通過模擬實際生產中的熔體過濾過程，為材料改性、工藝優化、濾材性能評估等提供科學依據和數據支持。

二、主要技術參數

項目	參數
型號	LB-25-Y
適用材料	PE、PBAT、PVA、EVA 等
螺桿直徑	Φ25mm
螺桿長徑比	30:1
螺桿轉速	0-100 rpm（可調）
熔體泵	額定流量 50-60 m3/min，驅動功率 400W
網板尺寸	Φ40mm
壓力范圍	0-35 MPa
壓力分辨率	0.01 MPa
溫度控制范圍	0-300℃
溫度精度	±1℃
加熱方式	加熱棒 + 加熱圈組合
主電機功率	1.5kW（伺服電機驅動）
額定功率	4kW
電壓	220V AC（可選 380V）
安全保護	過壓自動保護
整機尺寸	1100×550×1500 mm
整機重量	230 kg
控制方式	PLC + 觸摸屏智能控制
數據采集	實時壓力曲線顯示、報告生成
軟件功能	支持 FPV 過濾壓力值測試、曲線記錄、數據導出
濾網結構	雙層或三層結構，可快速更換
應用領域	材料研發、質量控制、生產工藝優化、濾材性能評估

三、工作原理

過濾壓力值測試儀LB-25-Y 通過以下方式實現對高分子材料熔體過濾性能的測試：

熔體輸送系統：采用Φ25mm螺桿，配合長徑比為30:1的螺桿結構，確保熔體在擠出過程中穩定、均勻地輸送。
熔體泵：配備高精度熔體泵，額定流量為50-60 m3/min，驅動功率為400W，可實現對熔體的穩定輸送和壓力控制。
過濾系統：在熔體泵后安裝Φ40mm網板，可快速更換濾網，適用于多層過濾結構（如雙層、三層），便于測試不同濾材的過濾性能。
壓力監測系統：配備高精度壓力傳感器，實時監測熔體在過濾過程中的壓力變化，分辨率達0.01MPa，可生成完整的壓力-時間曲線。
溫度控制系統：采用加熱棒與加熱圈組合加熱方式，溫度范圍0-300℃，精度±1℃，確保實驗過程中溫度穩定可控。
PLC+觸摸屏控制：集成PLC控制系統，配合觸摸屏操作界面，實現參數設定、運行控制、數據記錄與報告生成等功能。

四、核心功能與特點

1. 高精度壓力測試

壓力量程0-35MPa，分辨率達0.01MPa，滿足高精度過濾性能測試需求。
支持實時壓力曲線顯示，便于分析熔體在過濾過程中的壓力變化趨勢。

2. 智能控制系統

采用PLC+觸摸屏控制，操作簡便，界面友好。
支持多參數聯動控制（如溫度、轉速、壓力），實現自動化測試流程。

3. 快速更換濾網

網板采用Φ40mm規格，支持快速更換濾網，適用于多層過濾結構測試。
多孔板支撐結構，便于安裝和更換濾網。

4. 高穩定性與安全性

采用伺服電機驅動，運行平穩，噪音低。
配備過壓自動保護功能，確保設備在異常情況下自動停機，保障操作安全。

5. 數據記錄與分析

支持實時數據采集與存儲，可生成FPV過濾壓力值測試曲線。
數據可導出為標準格式，便于后續分析與報告生成。

6. 結構緊湊，適合實驗室使用

整機尺寸為1100×550×1500mm，重量230kg，結構緊湊，便于實驗室空間布局。
適用于高校實驗室、科研機構、材料企業研發部門等。

五、應用場景

LB-25-Y 廣泛應用于以下領域：

應用場景	說明
材料改性研究	用于評估不同添加劑、填料對熔體過濾性能的影響。
生產工藝優化	通過模擬實際生產中的過濾條件，優化擠出工藝參數。
濾材性能評估	用于測試不同濾網結構（如濾片、濾網）的過濾效率和壓力損失。
薄膜制備質量控制	用于檢測薄膜生產過程中熔體的過濾性能，確保產品質量。
色母質量檢驗	用于評估色母在熔體中的分散性及過濾性能。
填充物料分散性測試	用于評估填充材料在熔體中的分散均勻性。

六、優勢與競爭力

優勢	說明
高精度	壓力分辨率0.01MPa，滿足高精度測試需求。
高穩定性	伺服電機驅動，PLC智能控制，運行穩定可靠。
操作簡便	觸摸屏操作界面，參數設置直觀，操作便捷。
數據全面	支持實時數據采集、曲線顯示、報告生成。
擴展性強	模塊化設計，可擴展更多功能模塊，適應不同測試需求。
安全性高	配備過壓保護、過溫保護等多重安全機制。
