一、概述
JZF45F接管式柱塞式放料閥用于對反應器、各種容器以及管線實現放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞式放料閥比上、下展式放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，JZF45F接管式柱塞式放料閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接?？捎糜诠芫€取樣和放料。低溫采用配備聚四氟乙烯、石墨徑向密封，高溫采用金屬密封。高溫密封加工難高、精確度要準。各種操作方式可供選擇，例如手動、氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪)、電動、液動等。
只要柱塞離開流道，柱塞閥就可提供全排量狀態工作。JZF45F接管式柱塞式放料閥適用化工、石油化工裝置所有帶有攪拌器的反應釜的主料及取樣。

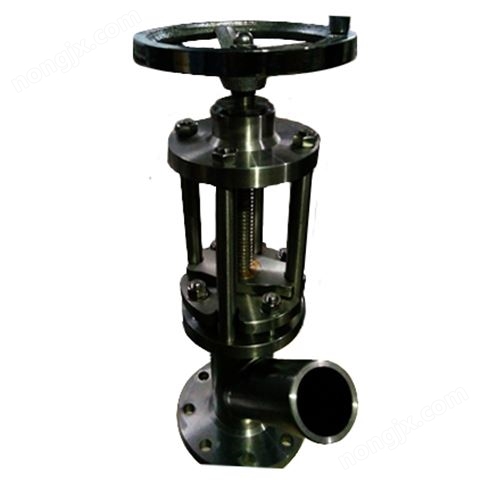

JZF45F接管式柱塞式放料閥,閥表面拋光
二、結構特點及工作原理
JZF45F接管式柱塞式放料閥主要由閥體、筒套、柱塞(閥瓣)、密封圈、閥桿、閥桿螺母、拉桿、上蓋等零件組成。本閥門的閥體為不銹鋼、鑄鋼材質鑄造或焊接而成，進出口成Y形45度、60度、50度。閥體和上蓋的連接靠雙頭拉桿、上蓋壓緊螺母。柱塞式放料閥的密封副由上下兩個軟密封圈、筒套和柱塞組成，當柱塞塞入密封圈內孔時，通過由填料壓蓋螺母施加在壓蓋上的載荷把柱塞周圍的密封圈壓緊，從而保證了密封，當閥門開啟抽出柱塞時，密封圈的材料在彈性的作用下恢復原始狀態。柱塞經密封磨削及拋光處理后，柱塞上部閥桿銅螺母與閥桿配合。密封圈采用新型無毒非金屬材料，具有耐磨及自潤滑的功能，密封性能好，使用壽命長。
柱塞式放料閥密封性能特點如下：
1.密封性好 JZF45F接管式柱塞式放料閥的密封副由一個不銹鋼柱塞、上下四只富有彈性的密封圈及能保持上下密封圈固定距離的金屬筒套組成。柱塞像瓶塞一樣，插在四只密封圈中。閥體與密封圈、柱密與密封之間的密封力由連接閥體與填料壓蓋的緊固件提供，使它閥彼此保持緊密貼合，形成瓶塞效應。
柱塞式放料閥中柱塞和密封的接觸面是圓柱形表面，其密封面面積大。又因JZF45F接管式柱塞式放料閥中使用的密封圈具有回彈性好、強度高、熱膨脹系數小、自潤滑性好等優點，使JZF45F接管式柱塞式放料閥的密封性能大大提搞。
另外，JZF45F接管式柱塞式放料閥在工作過程中，柱塞在上密封圈之中，柱塞的上、下往復運動由上密封圈給予導向，保證了密封面受力均勻，工作穩定，不會因?yàn)椴僮髡呤褂貌划?dāng)損傷密封面而造成泄漏。
2.耐磨損 關閉柱塞式放料閥時，閥桿帶動柱塞插入密封環，如同將瓶塞塞入瓶口一樣。無論施加多大的力量旋動手輪，都不會影響柱塞與密封圈之間的密封力，它們之間仍然保持著裝配時預緊的程度，亦即其工作表面不受外界因素影響，啟閉柱塞式放料閥時，柱塞在密封圈中只做緩慢移動，柱塞與密封圈的接觸面幾乎不磨損。
流體中的細微雜質不會傷害柱塞式放料閥。當關閉閥門時，柱塞進入密封環中，會將附于密封環內表面的的流體中的懸浮微粒刮去。
3.拆裝、維修方便 JZF45F接管式柱塞式放料閥的閥體與填料壓蓋之間留有一定的調整間隙，一旦當密封圈磨損，與柱塞配合表面產生間隙而引起泄漏時，只需將閥門處于關閉狀態，然后稍微擰緊填料壓蓋的螺母，使密封圈再次壓縮變形，重新緊緊“抱住"柱塞外配合表面，即可繼續使用。直至調整間隙為零時，再換密封圈，這可大大減少維修時間和工作量。
柱塞式放料閥由于密封圈與閥體、柱塞的材質不同，熱膨脹系數不一，故在冷熱交替的部位會造成瞬間泄漏，但是總的看來，柱塞啟閉靈活，密封效果好，同時維修拆裝方便，在實際生產中還是很適用的。
4.啟閉輕便，操作靈活 JZF45F接管式柱塞式放料閥所選用的密封圈材料具有熱膨脹系數小、自潤滑性好、強度高、磨擦因數小、耐酸堿、不易老化等優點，加上密封部件接觸表面粗糙度等級較高，所以柱塞式放料閥的關閉力只要略大于介質壓力即可，因而柱塞式放料閥啟閉輕便，操作靈活。
高邇達要求：高，就是高要求、高難度、高品質，此閥體結構要解決這三高；邇，閥芯底端離開閥座上端面 接近籠形套開槽處、閥芯在閥桿提升作用下，改變窗口的通流面積，形成流量的變化、閥芯為柱塞形結構，其 中部開設平穩孔，使閥芯在籠芯套內壁上下移動中受力平穩，部件公差?。贿_(dá)，達到客戶要求、達到國家標準、閥門結構及外觀達到精確，美觀。這三要求，也是此閥特點之處。閥門精準，密封面耐磨性能好。
(一)、工作原理
當旋轉的輪時，閥桿與閥桿螺母螺紋相合，便帶動柱塞在上、下兩個密封圈中往復運動，完成閥的開啟和關閉。柱塞與密封圈、密封圈與閥體之間均采用適量的過盈配合，通過調節填料壓蓋上螺栓的壓緊力，使密封圈被壓縮，其內圈緊緊“抱住"柱塞外配合表面，外圈緊貼閥體內配合表面，這樣在密封圈上所產生的徑向分力大于流體壓力，從而保證了密封性。
JZF45F接管式柱塞式放料閥是類似塞閥結構的斜出口形式。它的閥瓣是一柱塞，閥門開啟時，柱塞形的閥瓣向下運動進入閥體和密封圈形成的空間，露出通道孔，不但使流道通暢，而且介質不易黏結在閥體內側或柱塞(閥瓣)表面。即使閥體內存有殘余黏液，黏結閥體內側上，在開啟過程中，柱塞會將其刮除，從而保證閥門開關自如，防堵性能良好。
