一、用途及特點
本分配器是我廠引進盧森堡技術開發的高科技產品適合于煉鐵噴煤粉單管路粉輸送系統，是均勻分配爐，前多管噴吹酶粉的理想設備。本分配器出口可分為6-35管，管徑有15、20、25三種，這三種管子有法蘭式和絲口兩種連接方式。（用戶可將所需的連接方法在合同上寫明）。用戶如需要帶吹掃裝置，選用時請另行說明。
二、性能參數
| 工作溫度 | ≤80℃ |
| 工作壓力 | 1.6/2.5MPa |
| 適用介質 | 干燥粉塵 |
三、QYFPQ-16/25-A煤粉分配器

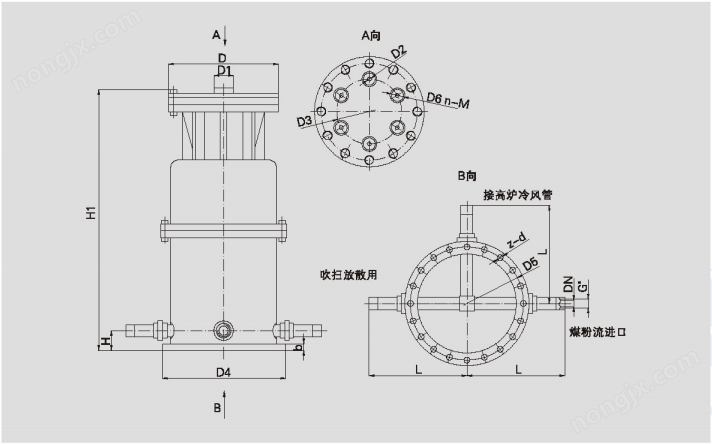

1、QYFPQ-16-A(1)結構簡圖

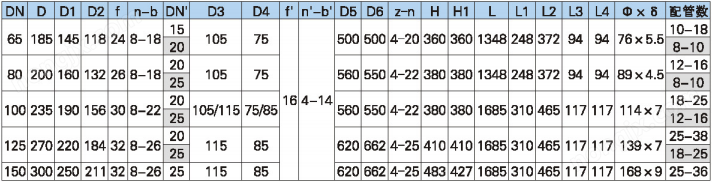

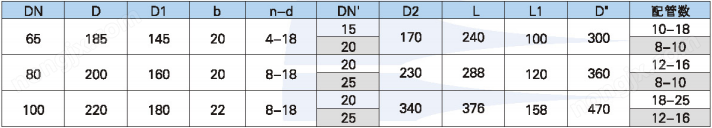

2、QYFPQ-16-A(1)主要外形和連接尺寸
3、QYFPQ-25-A(1)主要外形和連接尺寸

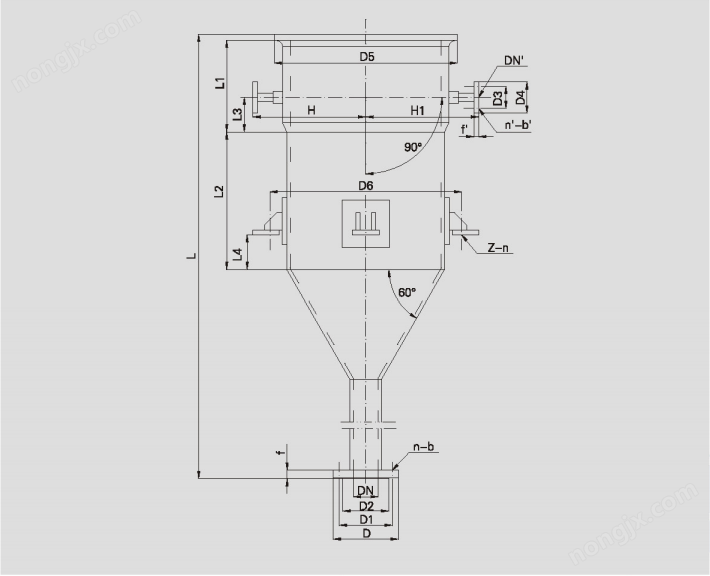

4、QYFPQ-16-A(2)結構簡圖

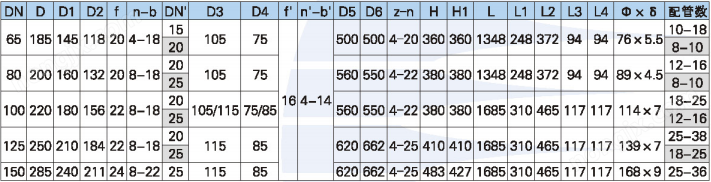

5、QYFPQ-16-A(2)主要外形和連接尺寸
6、QYFPQ-25-A(2)主要外形和連接尺寸
四、QYFPQ-16/25-B煤粉分配器

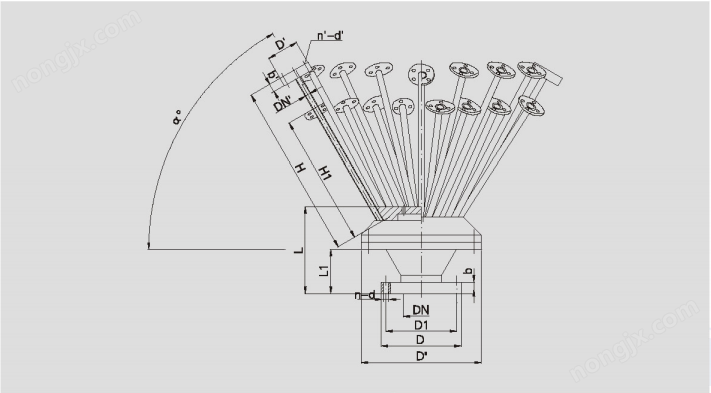

1、結構簡圖

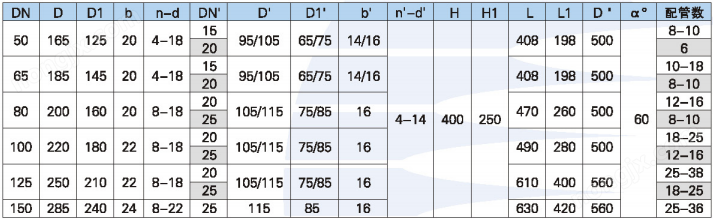

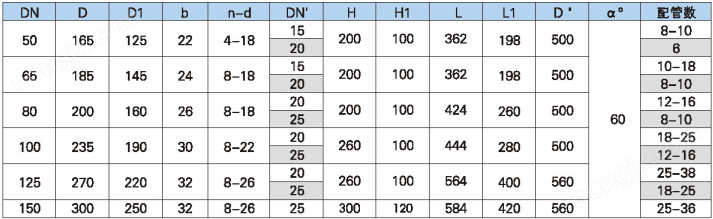

2、QYFPQ-16-B主要外形和連接尺寸

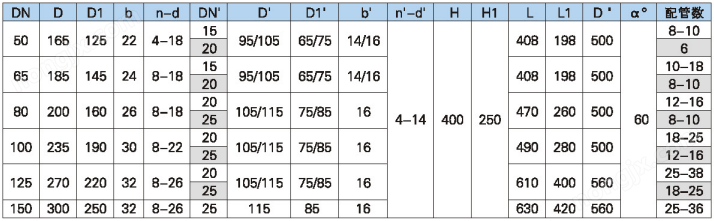

3、QYFPQ-25-B主要外形和連接尺寸
五、QYP-16/25-C煤粉分配器

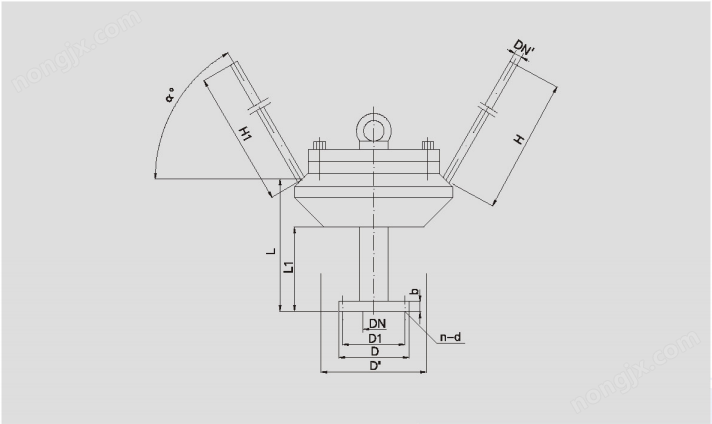

1、結構簡圖

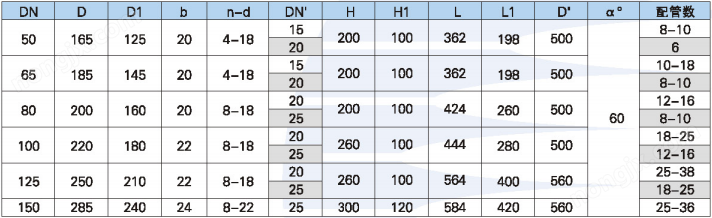

2、QYP-16-c主要外形和連接尺寸
3、QYP-25-C主要外形和連接尺寸
六、QPZFPQ4-E煤粉分配器
1、結構特點
本系列分配器是一種錐形分配，在分配器四周均勻布置若干個噴吹支管，煤粉經噴吹支管進入噴槍噴入高爐。該分配器體積緊湊分配均勻無堵塞現象，是單管路輸煤比較理想的分配設備。本分配出口可以分6管、8管、10管等。

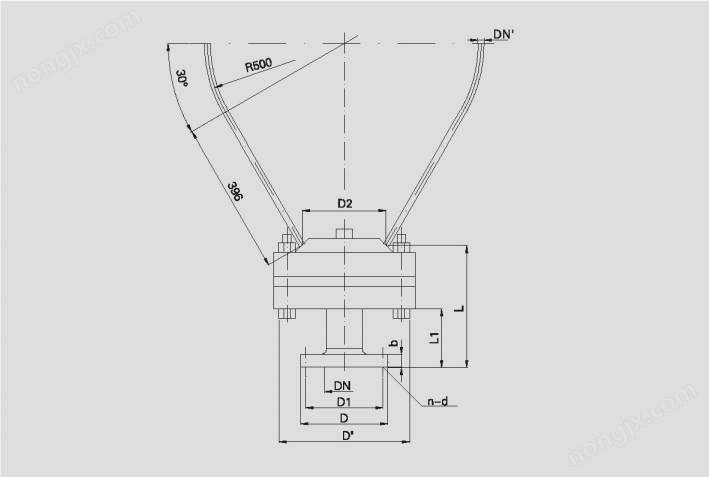

2、結構簡圖

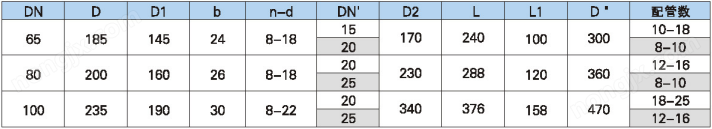

3、QYZFPQ4-E主要外形及連接尺寸
