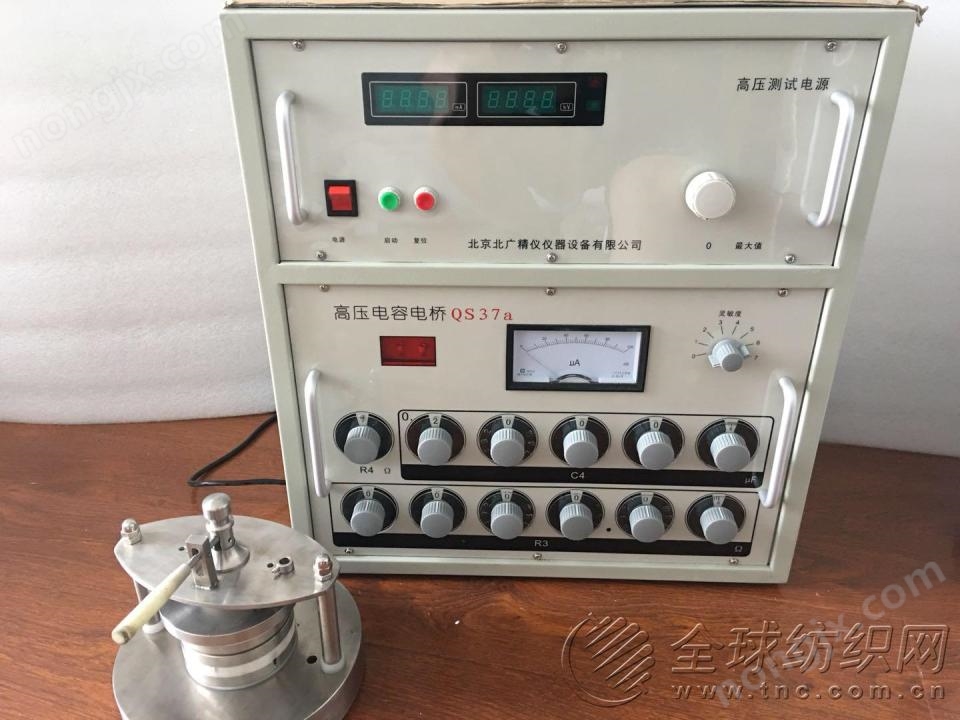

全自動高壓數字電橋介電常數測定儀

技術指標

1．Q值測量

a．Q值測量范圍：5～999。

b．Q值量程分檔：30、100、300、999、自動換檔。

c．標稱誤差

     頻率范圍：25kHz～10MHz；

     固有誤差：≤5％±滿度值的2％；工作誤差：≤7％±滿度值的2％；

     頻率范圍：10MHz～50MHz；

     固有誤差：≤7％±滿度值的2％；工作誤差：≤10％±滿度值的2％。

2．電感測量

a．測量范圍：0.1μH～1H。

b．分    檔：分七個量程。

     0.1～1μH，    1～10μH，    10～100μH，

     0.1～lmH，     1～10mH，     10～100mH，   100 mH～1H。

3．電容測量

a．測量范圍：1～460pF（460pF以上的電容測量見使用規則）；

b．電容量調節范圍

     主調電容器：40～500pF；

     準  確  度：150pF以下±1.5pF；150pF以上±1％；

     微調電容量：－3pF～0～＋3pF；

     準  確  度：±0.2pF。

4．振蕩頻率

a．振蕩頻率范圍：25kHz～50MHz；

b．頻率分檔：25～74kHz，    74～213kHz，    213-700kHz，    700kHz～1.95MHz，

1.95MHz～5.2MHz，    5.2MHz～17MHz，    17～50MHz。

c．頻率誤差：2×10-4±1個字。

5．Q合格指示預置功能，預置范圍：5～999。

6．儀器正常工作條件

a. 環境溫度：0℃～+40℃；

b．相對濕度：<80％；<>

c．電源：220V±22V，50Hz±2.5Hz。

7．試樣尺寸

圓片形：厚度2+0.5mm，直徑為Φ30~40mm（ε<12時），φ25~35mm（ε=12~30時），φ15~20mm（ε>30時）

8．其他

a．消耗功率：約25W；

b．凈重：約7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

Q合格指示預置功能

預置范圍：5～1000。

6．Q表正常工作條件

a. 環境溫度：0℃～+40℃；

b．相對濕度：<80％；>

c．電源：220V±22V，50Hz±2.5Hz。

7．其他

a．消耗功率：約25W；

b．凈重：約7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

全自動高壓數字電橋介電常數測定儀電感器：

按測試頻率要求，需要配置不同量的電感器。

例如：在1MHz測試頻率時，要配250μH電感器，在50MHz測試頻率時，要配0.1μH電感器等。

高頻介質樣品（選購件）：
在現行高頻介質材料檢定系統中，檢定部門為高頻介質損耗測量儀提供的測量標準是高頻標準介質樣品。

該樣品由人工藍寶石，石英玻璃，氧化鋁陶瓷，聚四氟乙烯，環氧板等材料做成Φ50mm，厚1～2mm測試樣品。用戶可按需訂購，以保證測試裝置的重復性和準確性。

介電常數介質損耗測試儀特點：

◎ 本公司創新的自動Q值保持技術，使測Q分辨率至0.1Q，使tanδ分辨率至0.00005 。

◎ 能對固體絕緣材料在10kHz～120MHz介質損耗角(tanδ)和介電常數(ε)變化的測試。

◎ 調諧回路殘余電感值低至8nH，保證100MHz的(tanδ)和(ε)的誤差較小。

◎ 特制LCD屏菜單式顯示多參數：Q值，測試頻率，調諧狀態等。

◎ Q值量程自動/手動量程控制。

◎ DPLL合成發生1kHz～60MHz, 50kHz～160MHz測試信號。獨立信號   源輸出口，所以本機又是一臺合成信號源。

◎ 測試裝置符合國標GB/T 1409-2006,美標ASTM D150以及IEC60250規范要求。

介電常數和介質損耗測試儀工作頻率范圍是10kHz～120MHz,它能完成工作頻率內材料的高頻介質損耗角(tanδ)和介電常數(ε)變化的測試。

介電常數介質損耗測試儀特性及意義

一、核心特性

?精密測量系統?

·采用高頻諧振法及電橋法相位差檢測技術，通過對比標準電容器與待測樣品的電流相位差，計算復介電常數（ε' 和 ε''）及介質損耗角正切（tanδ=ε''/ε'），測量精度可達微伏級信號分辨。

·配備三電極結構（保護電極、測量電極、高壓電極），消除邊緣效應誤差，確保電場強度接近實際工況（如 IEC 60250 標準要求 1kV/mm）。

?寬頻與多參數覆蓋?

·支持頻率范圍從低頻（20Hz）至高頻（1MHz），部分型號可擴展至射頻范圍，滿足不同材料的電學特性分析需求。

·同時測量電容、電感、電阻等參數，電容量覆蓋范圍從 3pF 至 30μF，適用于電容器、絕緣材料及復合材料的性能評估。

?智能控制與擴展功能?

·集成自動化測試流程，通過 PID 算法實現溫度控制（-40℃至200℃），部分型號支持液氮低溫?cái)U(kuò)展，適應環境測試。

·配備大容量存儲和數據分析軟件，支持?jǐn)?shù)據導出、遠程監控及報告生成，提升測試效率。

二、應用意義

?材料研發與優化?

·通過介電常數（ε）和介質損耗（tanδ）的精確測量，揭示材料的極化能力、能量損耗特性及微觀結構，指導新材料的開發與改性（如納米復合材料表面處理優化）。

?工業質量控制?

·在電力系統中，檢測絕緣材料（如高壓電纜）的介質損耗可預防因溫升導致的絕緣層老化或擊穿事故，保障設備安全運行。

·優化電容器、電感器等電子元件的介質材料選擇，提升高頻工作條件下的 Q 值及元件壽命。

?科研與標準驗證?

·研究介電馳豫現象及材料老化機制，通過不同頻率和溫度下的介電性能分析，揭示材料分子運動規律，為理論模型提供數據支撐。

·驗證材料是否符合國際標準（如 IEC 60250），推動行業技術規范的制定與更新。

?總結?：介電常數介質損耗測試儀通過高精度測量與智能化設計，為材料科學、工業制造及基礎研究提供關鍵數據，是保障材料性能優化和設備安全的核心工具。

介電常數介質損耗測試儀的應用領域可分為以下方向：

一、介電常數介質損耗測試儀材料研發與性能優化

?新型材料開發?：評估陶瓷、聚合物、納米復合材料等的極化機制與能量損耗特性，指導配方優化（如高聚物通過調整ε值提升耐高溫性能）。

?老化與失效分析?：監測材料在溫度、濕度變化下的介電性能演變（如高溫下介電常數的非線性變化）。

?食品與農業科學?：通過介電常數間接檢測果蔬含水率、發酵程度，或優化食品干燥、殺菌工藝參數。

二、介電常數介質損耗測試儀電子與電力工業

?電容器與絕緣材料?：測試聚丙烯薄膜（ε≈2.3）、電解液等介質的介電常數與損耗因數（tanδ<0.005<>），確保電容器儲能效率和穩定性。

?高壓設備安全評估?：檢測變壓器油、絕緣紙的介質損耗角正切值（tanδ），預防絕緣擊穿風險。

?電子元器件制造?：評估液晶材料、半導體封裝材料的介電性能，優化顯示響應速度或器件可靠性。

三、介電常數介質損耗測試儀通信與航空航天

?射頻與微波材料?：優化微波基板（如Rogers材料ε≈3.3-6.6）、天線材料的介電常數，提升高頻信號傳輸效率。

?及端環境適應性?：測試航天器隔熱材料、航空復合材料在真空或高輻射環境下的介電穩定性。

四、介電常數介質損耗測試儀工業質檢與生產控制

?化工與石油行業?：檢測有機溶劑、聚合物溶液的介電常數，優化涂料干燥性能或油品絕緣等級。

?汽車與能源設備?：評估電池隔膜、燃料電池電解質的介電特性，確保充放電效率與安全性。

?建筑與土木工程?：通過介電常數反演路基壓實度或監測混凝土結構中的水分分布。

五、介電常數介質損耗測試儀跨領域創新應用

?環境監測?：利用土壤介電特性分析水土污染程度或預測地質災害（如巖石介電異常與地震關聯性）。

?醫療與生物工程?：研究生物組織或材料的介電響應特性，輔助開發新型傳感器或診斷設備。

六、介電常數介質損耗測試儀技術擴展方向

?高頻電路設計?：結合阻抗測試（EIS）分析PCB基板材料的介電常數與信號完整性關系。

?儲能材料開發?：通過介電常數優化聚合物基復合材料，提升超級電容器能量密度。

七、介電常數介質損耗測試儀材料性能評估

?介電參數測量?：用于精確測定材料的介電常數（ε）和介質損耗角正切值（tanδ），為評估絕緣材料、陶瓷、復合材料等電學特性提供核心數據。

?性能優化支持?：通過分析介電參數與材料微觀結構的關系，指導改進材料配方及生產工藝，提升耐壓、絕緣或高頻適應性等性能。

八、介電常數介質損耗測試儀行業應用場景

?電力與電子工業?：檢測電力設備絕緣材料（如電纜、變壓器套管）的介電性能，保障電網安全運行；評估電子元器件基板材料的信號傳輸穩定性。

?科研與教育?：作為高校、科研機構實驗室的基礎設備，用于新型功能材料（如微波介質陶瓷、高分子復合材料）的研發及教學實驗。

?工業質檢?：在陶瓷電容器制造、高頻通信材料生產等領域，用于產品出廠前的介電性能合規性檢測。

九、介電常數介質損耗測試儀擴展功能應用

?多參數測量?：部分高極型號可同步測量電容、電感、Q值等參數，支持對電路元件特性及高頻傳輸線阻抗的全面分析。

?寬頻段適用?：通過諧振法（MHz級）或傳輸線法（GHz級）等不同原理，滿足從低頻絕緣材料到高頻微波基板的多場景測試需求。

技術特征示例典型設備如GDAT，BQS系列，支持17-240pF電容調節、1pF-25nF直接測量及1-1023的Q值范圍，具備自動換檔和數字頻率鎖定功能，確保在10kV高壓下仍能保持±0.5%的測量精度

本儀器中測試裝置是由平板電容器和測微圓筒線性電容器組成，平板電容器一般用來夾被測樣品，配用Q表作為指示儀器。
