一、產品概述

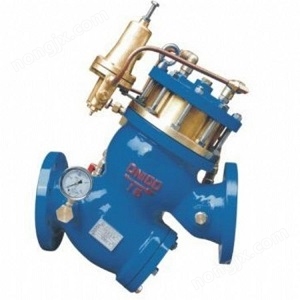

YQ98001過濾活塞式可調減壓閥是一種通過調節來實現減壓的智能調節閥門，可以對整個管道的減壓比例及減壓的長度進行調節，可以實現YQ98009的定比調節功能。其在項目當中運行過程是：當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。出口壓力不因進口壓力變化而改變，亦不因主閥出口流量的變化而改變，將出口壓力維持在設定值上。該閥減壓精確，性能穩定、可靠、安裝調節方便，使用長。可用于生活給水、消防系統及工業給水系統。

二、產品原理

閥門從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥在此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。

三、產品特點

1、閥體采用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大（比現有一般腰鼓形閥體的控制閥流量增加25%）且抗汽蝕能力強、減低噪音。
2、液壓缸式活塞傳動，動作平穩可靠。動作時有緩沖作用，因此噪音很小?？朔∧な揭驂毫Α⒘髁考眲∽兓a生振動，噪音大及薄膜容易破損的缺點。
3、方便實用的傳動密封機構，整個機構具有傳動、導向、密封三大功能，而且與閥體各自獨立。

四、主要技術參數

五、主要零件材料

六、主要連接尺寸
